Box na monitorovanie PV

Kryt SYCM7 PV Monitoring Box IP65, dodaný čínskym výrobcom Zhejiang Soutya New Energy LLC, obsahuje špecializovaný zberač dát pre platformu správy monitorovania fotovoltaických systémov a systémov skladovania energie. Umožňuje to Agregácia rozhrania, konverzia protokolov, zber údajov, ukladanie údajov, centralizované monitorovanie a centralizované údržba rôznych zariadení v rámci fotovoltaických systémov a systémov skladovania energie.

Sieťové aplikácie

Použiteľné pre fotovoltaické a energetické systémy:

1.Podporuje prevádzku na blízkom konci prostredníctvom mobilnej aplikácie prostredníctvom vstavanej siete WLAN.
2. Podporuje sieťovanie cez Rs485:
- Pripája sa k invertorom Huawei, PID a ďalším zariadeniam.
- Pripája sa k invertorom tretích strán, nástrojom na monitorovanie prostredia, krabicovým rozvodniam (STS) a meračom pomocou štandardný protokol Modbus-RTU. - Pripája sa k meračom pomocou protokolu DL/T645.
- Pripája sa k zariadeniam pomocou štandardného protokolu IEC103.
3. Podporuje sieťovanie cez Ethernet na pripojenie invertorov, inteligentných radičov ukladania energie (Smart PCS), inteligentných strunové systémy skladovania energie, MBUS CCO a STS.
4. Podporuje sieť MBUS na pripojenie invertorov Huawei a PID-PVBOX, ktoré podporujú komunikáciu MBUS.
5. Podporuje dvojúrovňové redundantné siete pre spoľahlivý prenos.
6. Podporuje pripojenie k riadiacim systémom:
- Pripája sa k riadiacim systémom alebo zariadeniam tretích strán pomocou protokolu Modbus-TCP prostredníctvom káblovej alebo bezdrôtovej siete.
- Pripája sa k riadiacim systémom alebo zariadeniam tretích strán pomocou protokolu IEC104 prostredníctvom káblovej siete v lokálnej sieti.
- Pripája sa k riadiacim systémom alebo zariadeniam tretích strán pomocou protokolu GOOSE prostredníctvom káblovej siete.

Poznámka:
Nepodporuje sieťovanie cez súkromné ​​siete 4G/3G/2G alebo LTE na pripojenie k systémom správy pomocou protokolu IEC104.

Typické sieťové scenáre

Podporuje vláknové kruhové siete, vláknové hviezdne siete a ethernetové hviezdne siete.

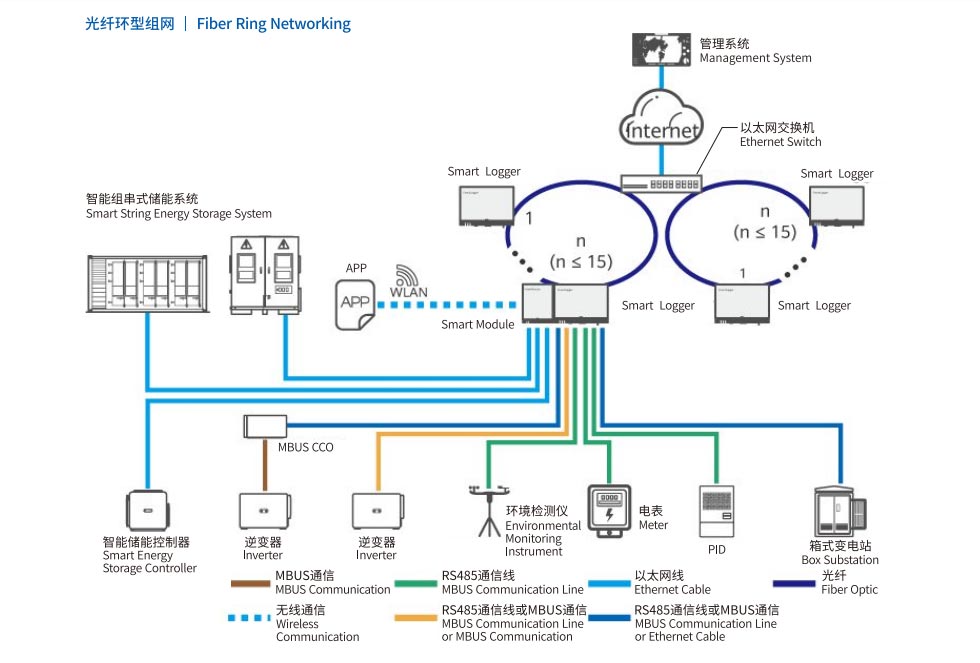

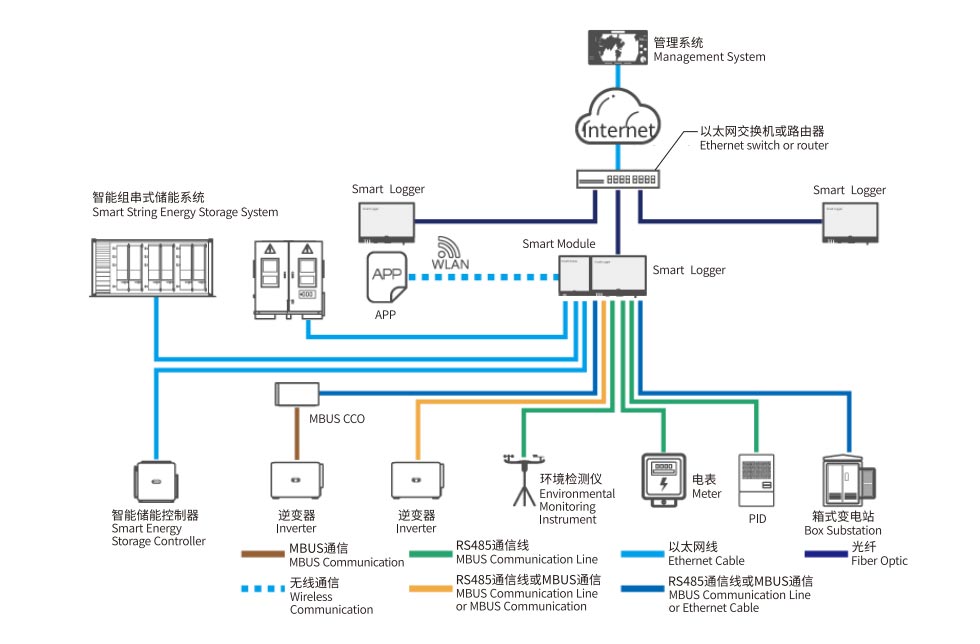

1.Fibre Ring Networking

Poznámka:
Optická kruhová sieť zložená zo SmartLoggerov môže pripojiť až 15 SmartLoggerov, z ktorých každý sa môže pripojiť k invertory, nástroje na monitorovanie prostredia, merače a iné zariadenia.
Optický prepínač musí podporovať štandardný protokol RSTP a musí byť povolený. Nastavte prioritu mostíka prepínača na vyššiu ako 0x8000 funkcie SmartLogger (odporúčané: 0x7000; čím nižšia hodnota, tým vyššia priorita mosta). Konfigurácia metódu pre RSTP a prioritu mosta je potrebné konzultovať s výrobcom. Ak prepínač nepodporuje RSTP, vláknová kruhová sieť musí byť prevedená na reťazovú alebo hviezdicovú topológiu.
Viacnásobné vláknové kruhové siete je možné agregovať prostredníctvom ethernetového prepínača a následne pripojiť k riadiacemu systému.

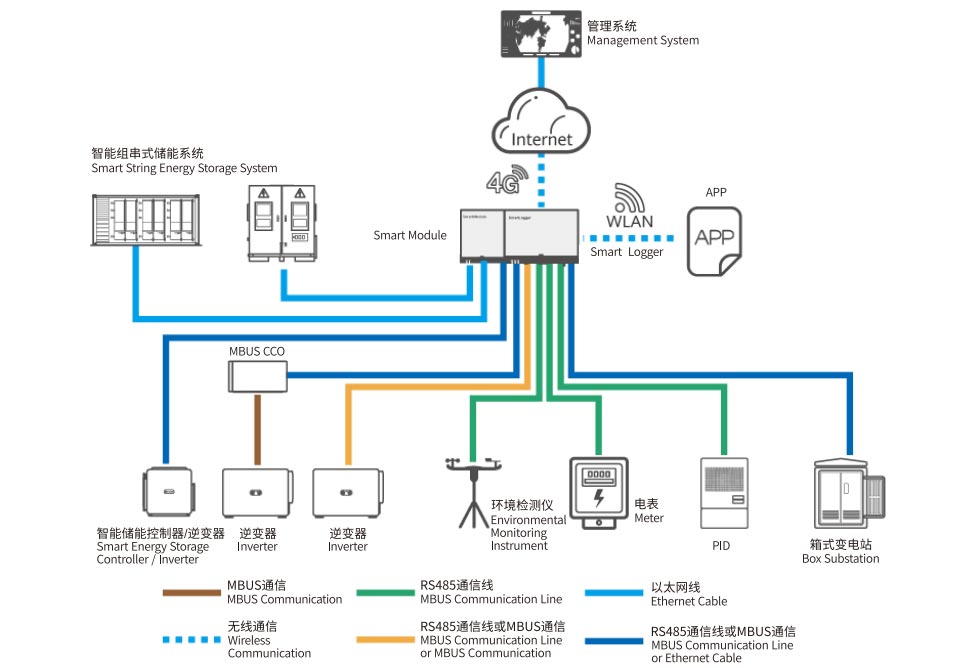

2.Fibre alebo Ethernet Star Networking

Poznámka:
Viacero SmartLoggerov je možné agregovať cez ethernetový prepínač a následne pripojiť k riadiacemu systému.
Pri pripájaní SmartLoggerov k ethernetovému prepínaču cez vlákno je maximálna komunikačná vzdialenosť 12 kilometrov (s voliteľný optický modul 100 Mbps) alebo 10 kilometrov (s voliteľným optickým modulom 1 Gbps); pri pripojení cez Ethernet kábel, maximálna vzdialenosť je 100 metrov.
SmartLogger podporuje bezdrôtové siete vrátane súkromných sietí 4G/3G/2G a LTE.

3.4G siete

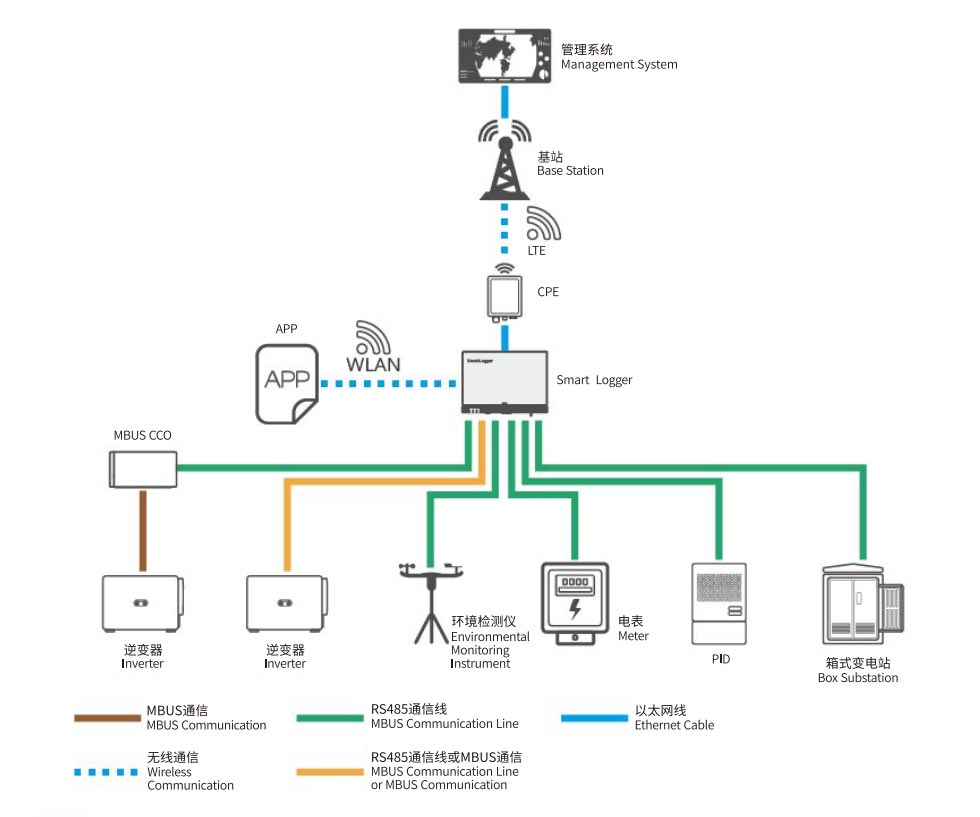

4. Privátne siete LTE

Poznámka:
WAN port zariadenia SmartLogger sa pripája k CPE (zariadeniu v priestoroch zákazníka) prostredníctvom modulu POE a prepätia POE ochranca.
IP adresa SmartLoggera a IP adresa CPE musia byť nastavené v rámci rovnakej podsiete.
