1000V DC Kombinátor Box 2 In 1 Out Typ izolátora

Typ 1000 V DC Combiner Box 2 In 1 Out Isolator dodávaný Čínou výrobcu Zhejiang Soutya New Energy LLC, je 1000 V DC fotovoltaická agregačná jednotka postavená pre drsné strešné a poľné podmienky. The Kryt z polykarbonátu stabilizovaného proti UV žiareniu má utesnenie IP65 na blokovanie prachu a hnaný dážď, zatiaľ čo jediný, spredu ovládaný rotačný DC izolátor klietkového typu poskytuje viditeľnú izoláciu proti rozbitiu pre bezpečnosť uzamknutia/označenia. interne, dva FV reťazce sú jednotlivo istené cez štyri držiaky DC poistiek (dva na každý reťazec) a indukované svorky zariadenia na ochranu proti prepätiu DC triedy II (SPD). bleskové prechody. Z výroby zapojené kladné, záporné a PE prípojnice udržiavať spoľahlivú kontinuitu uzemnenia, vďaka čomu je krabica nevyhnutná rozbočovač s manuálnou izoláciou a ekvipotenciálnou väzbou pre malé čiastkové polia do 2 Vstup × 15 A.

Technický parameter

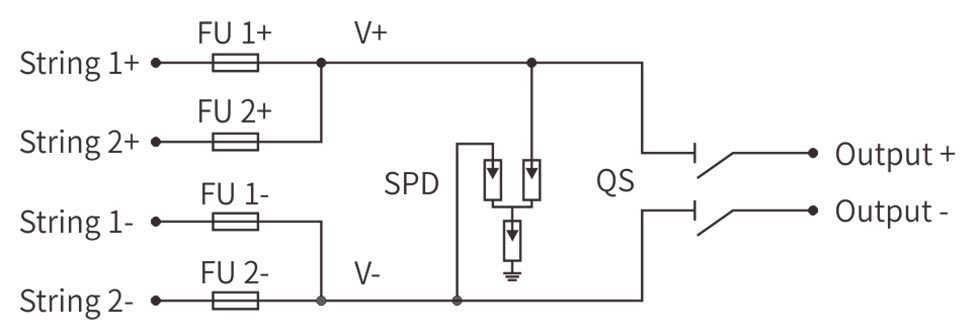

Schéma zapojenia

Aplikačné scenáre

1. Konsolidácia PV reťazcov – Malé strešné polia

Upevnený pod modulmi alebo na parapetných stenách, box spája dva FV reťazce do jediného napájania 1000 V DC. Štyri držiaky poistiek (dva na reťazec) poskytujú individuálna nadprúdová ochrana reťazca, zatiaľ čo SPD triedy II upína indukované prepätia z blízkych bleskov. Otočný klietkový typ s predným ovládaním izolátor poskytuje viditeľné odblokovanie, čo umožňuje bezpečnú údržbu meniča bez strešnej expozície.

2.Poľnohospodárske jednosmerné podávače – zavlažovacie systémy a systémy chovu dobytka

Jednotka, ktorá je namontovaná na stene v domoch s čerpadlom alebo v podkrovných stodolách, napája solárnu energiu DC na bezkefové čerpadlá a dojacie zariadenia. Krytie IP65 vylučuje zrno prach a vysokotlaková umývacia voda a izolátor umožňuje farmárom prasknúť oba póly okamžite pred kontrolou sezónneho vybavenia alebo výmenou remeňa.

3.Diaľkové telekomunikačné kryty – kritická komunikačná sila

Zlučovač umiestnený vo vežových zlúčeninách napája DC prípojnice, ktoré napájajú rádiové hlavy a batérie. SPD chráni citlivú RF elektroniku proti prechodným prepätiam, pričom izolátor funguje ako lokálny odpojiť pre technikov vykonávajúcich merania uzemnenia veže resp výmena usmerňovačov.

4. Rezidenčné klastrové polia – FV vetvy bytových domov

Inštaluje sa do metrových skríň alebo podkrovných väzníkov, krytu zlučuje dva modulové reťazce pre zdieľaný menič. Protipožiarne polykarbonátové a strunové tavenie zvyšuje bezpečnosť v obývaných budovách, a izolátor poskytuje pohotovostným pracovníkom jeden označený bod izolujte stranu DC počas požiaru.

5.Priemyselné uzly mikrosiete – Záložné a špičkové obvody

Príruba namontovaná na lyžinách, ktoré spájajú PV s nabíjačkami vysokozdvižných vozíkov alebo stojanmi PLC, box zvládne 15 kW solárneho príkonu. Schopnosť dvoch strún sa zhoduje špičkové profily dopytu a koordinovaný SPD + dvojpólový izolátor tienenie citlivých pohonov od sieťových špičiek a komutácie meniča hluk.
