1000V DC zlučovač Typ izolátora 1v1-výstup

1000V DC Combiner Box 1 In 1 Out Isolator Box, dodávaný Číňanmi výrobcu Zhejiang Soutya New Energy LLC, je určený pre fotovoltaiku systémov. Je vyrobený z materiálu ABS + PC, ktorý ponúka spomaľovač horenia, odolnosť proti nárazu a UV ochrana, čo zaisťuje vysokú odolnosť v exteriéri prostredia.. Jednotka obsahuje jedno jednosmerné prepäťové zariadenie, dve jednosmerné poistky držiaky a jeden klietkový jednosmerný odpojovač. Táto konfigurácia poskytuje nadprúdová a prepäťová ochrana pre jednoreťazcové FV systémy.

Technický parameter

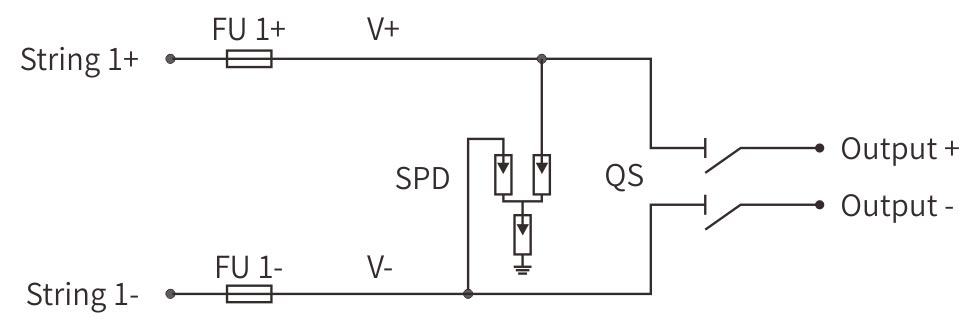

Schéma zapojenia

Aplikačné scenáre

1.Malé strešné fotovoltaické panely – domy a butiky s jedným reťazcom

Kompaktné vily, mestské domy, kiosky a kaviarne, do ktorých sa zmestí len celá strecha jeden PV reťazec.

Izolačná skrinka 1-in / 1-out dáva tomuto „jednostrunovému zázraku“ plnú bezpečnosť súprava: otočný izolátor na zablokovanie/vypnutie počas údržby majiteľa domu, DC držiaky poistiek proti poruchovému prúdu reťazca a SPD, ktoré absorbuje strechu údery blesku. ABS-PC kryt zbaví UV žiarenie a krupobitie, otáčaním najmenšiu strechu do odolnej elektrárne v súlade s predpismi.

2. Off-grid a samostatné napájacie uzly

Solárne pouličné osvetlenie, zavlažovacie čerpadlá, telekomunikačné opakovače, diaľnica kamery – akékoľvek jednoreťazcové miesto, ktoré musí bežať 24 hodín bez mriežky.

Kryt spomaľujúci horenie IP66 utesňuje monzúny prachu a púštne teplo; vstavaný monitor zvodového prúdu sa vypne skôr, ako môže zemná porucha umlčať a vzdialený opakovač. Jeden kábel dovnútra, jeden kábel von – inštalatéri môžu namontovať, testovať a odísť s istotou, že aktívum zostane online po celé desaťročia.

3. Pomocné okruhy solárnej farmy

Vo vnútri multi-MW elektrární druhé, menšie pole často napája CCTV, invertor ventilátory alebo majáky.

Toto podradové pole má svojho vlastného bodyguarda 1-v/1-výstup: elektricky a fyzicky oddelené od príjmových reťazcov, takže pri bezpečnostnej kamere linka potrebuje výmenu poistiek, hlavné meniče stále predávajú energiu. Jednoduché topológia, vyhradená ochrana, nulová strata produkcie.
