Kombinátor 230 V 400 V AC 6 vstupov 1 výstup: Sprievodca výberom kľúčov

Čo je zlučovač 230 V 400 V AC a prečo ho potrebujete?

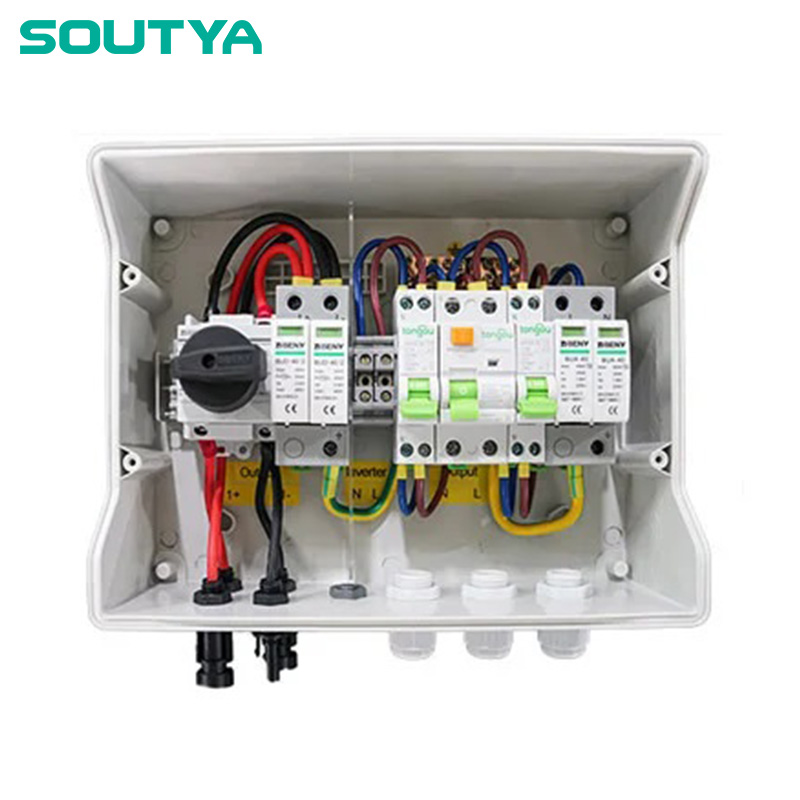

Kombinátor striedavého prúdu je elektrický kryt, ktorý spája viacero zdrojov striedavého prúdu (AC) do jedného výstupu. Sútya 230V 400V AC Combiner Box 6 In 1 Out akceptuje až šesť AC vstupov – z invertorov, generátorov alebo sieťových napájaní – a dodáva jeden kombinovaný výstup s napätím 230 V (jednofázový) alebo 400 V (trojfázový). Táto konsolidácia znižuje počet káblov vedúcich k hlavnému distribučnému panelu, zjednodušuje monitorovanie a centralizuje ochranné zariadenia, ako sú ističe a prepäťové ochrany.

Takéto boxy sú kritické v stredne veľkých inštaláciách, kde musia byť bezpečne prepojené viaceré zdroje energie. Bez zlučovača by ste potrebovali samostatné odpojenia a ochranu pre každý zdroj, čím by sa zvýšila zložitosť a body zlyhania.

Prečo si pre svoj systém vybrať konfiguráciu 6v1-výstup?

6-vstupový dizajn ponúka flexibilitu pre systémy s niekoľkými zdrojmi striedavého prúdu. Napríklad komerčná solárna inštalácia môže mať trojfázové invertory napájané do jednej zbernice, zatiaľ čo záložný dieselový generátor a sieťové pripojenie vyžadujú dodatočné vstupy. Krabica 6 v 1 ich pojme bez potreby ďalších pomocných panelov.

Tiež sa dobre škáluje pre budúce rozšírenie. Ak začnete so štyrmi zdrojmi, máte dva náhradné vstupy na neskôr. Kompaktný pôdorys kombinačného boxu Soutya šetrí miesto v skrinke a znižuje prácnosť pri inštalácii.

Ako chráni sútya AC zlučovač vaše zariadenie?

Ochranu tvoria dva kľúčové komponenty: nadprúdová ochrana (ističe) a prepäťová ochrana. Každý vstupný kanál je vybavený tepelno-magnetickým ističom určeným na bezpečné prerušenie poruchových prúdov. Tieto ističe vyhovujúIEC 60898-1aGB/T 10963.1-2020zaisťuje spoľahlivý výkon pri skrate a preťažení.

Vstavané zariadenie na ochranu proti prepätiu (SPD) chráni pred napäťovými špičkami v dôsledku blesku alebo prepínania siete. Samotný kryt je vyrobený z materiálu odolného voči poveternostným vplyvom s krytím IP65, vhodný pre vonkajšiu inštaláciu.

Ktoré aplikácie najviac profitujú z tohto AC zlučovača?

Tento kombinačný box je ideálny pre:

• Komerčné solárne farmy s viacerými stringovými invertormi
• Priemyselné záložné energetické systémy s niekoľkými generátormi
• Veľké inštalácie UPS vyžadujúce agregáciu vstupov
• Kritické strediská zaťaženia vyžadujúce redundantné striedavé napájanie
• Akékoľvek miesto, kde sa musí bezpečne kombinovať šesť alebo menej zdrojov striedavého prúdu

Konfigurácia 6 v 1 je populárna v solárnych projektoch s výkonom 100 kW – 500 kW, kde sú bežné trojfázové invertory.

Ako si vybrať správny AC zlučovač pre váš projekt?

Výber závisí od napätia, menovitého prúdu, počtu vstupov a požiadaviek na ochranu. V prípade zlučovača Soutya 230V 400V AC Combiner Box 6 In 1 Out skontrolujte, či napätie vášho systému zodpovedá buď 230 V jednofázovému alebo 400 V trojfázovému. Celková menovitá prúdová hodnota výstupu sa musí minimálne rovnať súčtu menovitých hodnôt vstupného ističa (berúc do úvahy rôznorodosť).

Porovnajte špecifikácie:

Čo hľadať u spoľahlivého dodávateľa kombinátorov?

Dôležité sú certifikácie a história testovania. Soutya poskytuje dokumentáciu o zhode pre normy IEC a GB. Dobrý dodávateľ ponúka technickú podporu pre dimenzovanie a schémy zapojenia. Skontrolujte dodacie lehoty a záručné podmienky – typické záruky sú 2 až 5 rokov, vyžiadajte si vzorku alebo maloobjemovú objednávku na vyhodnotenie kvality zostavy predtým, ako sa zaviažete k veľkému množstvu.

Referencie

[1] IEC 60898-1. Elektrické príslušenstvo - Ističe na nadprúdovú ochranu pre domáce a podobné inštalácie - Časť 1: Ističe pre striedavý prúd. Operácia [S]. 2019.

[2] GB/T 10963.1-2020. Elektrické príslušenstvo - Ističe na nadprúdovú ochranu pre domáce a podobné inštalácie - Časť 1: Ističe pre striedavý prúd. Operácia [S]. 2020.

[3] IEC 60947-2. Nízkonapäťové rozvádzače a ovládacie zariadenia - Časť 2: Ističe [S]. 2020.
