20kW AC optický úložný integrovaný box

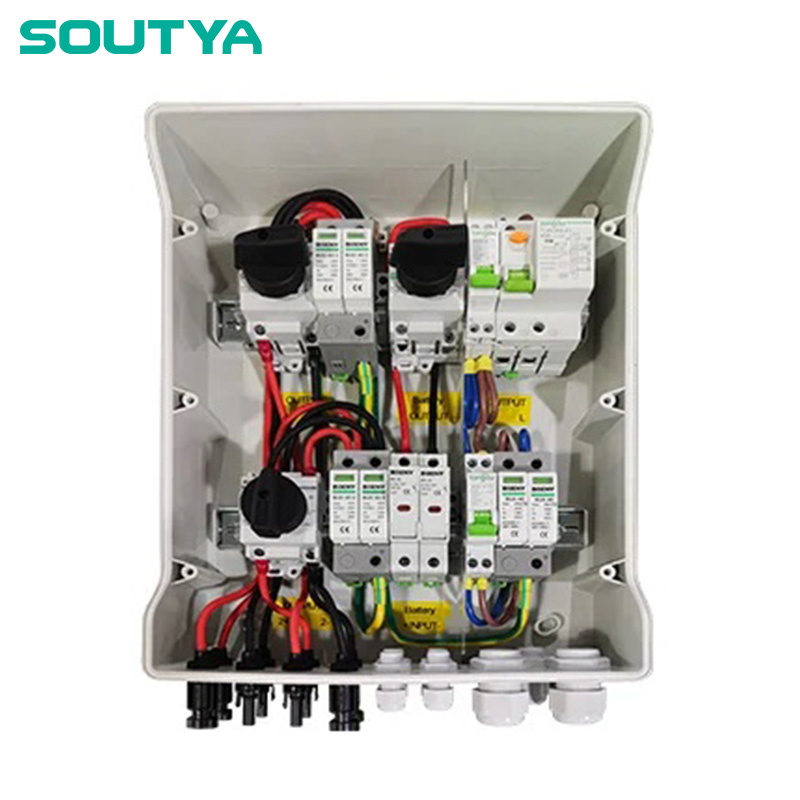

20kW AC Optical Storage Integrated Box, dodávaný čínskym výrobcom Zhejiang Soutya New Energy LLC, je trojfázová fotovoltaická batériová sieť hybridná rozvodná jednotka skonštruovaná z UV stabilizovaného polykarbonátu puzdro a tesnenie s krytím IP65 pre odolnú vonkajšiu montáž. Kryt integruje tri 600 V DC prepäťové ochrany a štyri 2-pólové DC ističe, ktoré dodávajú trom PV ochranu proti prepätiu a prerušeniu záťaže struny plus jedna batériová struna, zatiaľ čo z výroby zapojené kladné, záporné a PE prípojnice zaisťujú spoľahlivú kontinuitu uzemnenia. Na 380/400 V trojfázová strana obsahuje dva 4-pólové AC MCB, jeden 4-pólový 385 V AC SPD, dva 4-pólové striedavé stýkače na spínanie siete/ostrov a jeden 4-pólový RCCB 40 A 30 mA Typ A, všetko namontované vo výrobe na DIN lištu za retardérom horenia oddiel. Navrhnuté pre 20 kW trojfázové PV-plus-BESS aplikácie poskytuje nevyhnutnú kombináciu, odolnosť proti prepätiu, zemnú ochranu a manuálna izolácia v jednej uzamykateľnej skrinke na stenu.

Aplikačné scenáre

1. Komerčné strechy (15–30 kW)

20 kW trojfázový výkon zodpovedá štandardným komerčným strešným poliam; box kombinuje tri FV reťazce a jednu batériu do jedného 380 V výstup, eliminácia viacerých nástenných ističov a zrýchlenie uvedenie do prevádzky.

2. Car-Port & Canopy Konštrukcie

Jeho plytký kryt na stenu s krytím IP65 sa priskrutkuje priamo k oceľovým nosníkom parkovacie prístrešky uzamykateľný, viditeľný-izolačný bod pre FV, akumulátor a mriežkové obvody pri zachovaní oddelení DC a AC oddelení pre bezpečnosť umývanie alebo údržba vozidla.

3. Ľahká priemyselná fasáda BIPV

UV stabilizovaný polykarbonát a otočné rukoväte predných dverí umožňujú splachovanie montáž na steny skladu; správcovia zariadení môžu odpojiť akýkoľvek jednosmerný alebo striedavý prúd okruhu nezávisle pri údržbe HVAC alebo osvetlenia napájaného z toho istého hybridný menič.

4. Poľnohospodárske skleníky a stodoly

4-pólové RCCB a AC/DC SPD chránia ventilačné ventilátory, zavlažovacie čerpadlá a napájacie systémy z prechodov vyvolaných bleskom, ktoré sú bežné na otvorených poliach, pričom dva AC stýkače umožňujú automatický prenos zo siete na ostrov počas výpadky.

5. Pozemné pomocné polia do 30 kW

Z výroby zapojené jednosmerné zbernice a trojfázová AC sekcia skracujú čas zapojenia v teréne pre sledovacie riadky alebo riadky s pevným naklonením, ktoré poskytujú rozbočovač typu plug-and-play, ktorý sa spája tri FV reťazce, jedna batéria a výkon trojfázového meniča 20 kW v jednej skrinke odolnej voči poveternostným vplyvom.
