Automatický znovuzapínací miniatúrny istič

Automatický opätovný zatvárací miniatúrny istič dodávaný spoločnosťou so sídlom v Číne výrobca Zhejiang Soutya New Energy LLC. Vyznačuje sa miniatúrnym obvodom istič ako hlavný vypínač, vybavený ultra-malým inteligentom elektrický pohon s mikroprocesorom. Má funkcie pre prepätie, podpätie, strata napätia a časové oneskorenie s automatickým opätovné pripojenie po obnovení napätia. Vyhovuje technickým špecifikácie pre distribuované ističe napojené na fotovoltaickú sieť: GB/T 10963.1, IEC/EN 60898-1 a Q/GDW 1972.

Charakteristický

Ochrana proti skratu
Ochrana proti prepätiu/podpätiu/strate napätia
po obnovení napätia
Menovitá vypínacia kapacita 10 kA
Čas automatického zatvárania: 7s-10s

Technický parameter

Prevádzkové prostredie

Nadmorská výška: ≤ 2000 m;
Kategória inštalácie:Ⅱ、Ⅲ;
Spôsob inštalácie: Zabudovaná vertikálna montáž na lištu DIN
Stupeň znečistenia: 2.

Schéma zapojenia

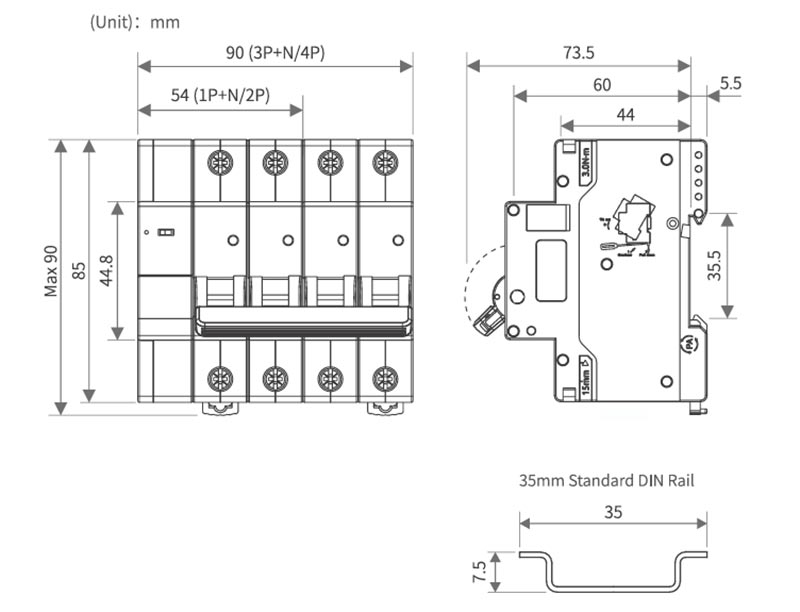

Vzhľad a montážne rozmery

Aplikačné scenáre

1. Strešné a C&I String FV systémy

400 V/230 V, jednofázová alebo trojfázová obytná a komerčná strecha polia; sa upevňuje vo vnútri rozvodnej skrinky striedavého prúdu, ktorá je umiestnená medzi reťazcom menič a elektromer poskytujú preťaženie, skrat a automat opätovné zatvorenie po obnovení sieťového napätia.

2. Striedavý výstup striedavého prúdu

Továrensky namontované výrobcami meničov OEM ako štandardná AC ochrana na 5-15 kW jednofázové alebo 10-30 kW trojfázové modely; Vypínacie kryty 10 kA vysoký potenciálny poruchový prúd pozorovaný na rozvodnej doske.

3. Dosky na meranie distribuovanej energie

Používa sa ako hlavné izolačné/MCB zariadenie vo vnútri “PV meter box”, ktorý vyžaduje State-Grid / China Southern Power štandardy verejných služieb; vypnutie pod napätím <150 V a prepäťová spúšť >290 V zaručujú automatické odpojenie keď sa mriežka vychýli mimo okna proti ostrovčeku.

4. Car-port & Agrivoltaic Struny

Stĺpy vonkajšieho zlučovača, kde je manuálne resetovanie nepohodlné; 20 000 cyklov mechanická životnosť a hodnotenie –25 °C…+60 °C umožňujú bezúdržbové, sezónne prevádzka.

5. Malé batériové úložné systémy

Dodatočné vybavenie Li-ion alebo LiFePO₄ so striedavým prúdom; istič sa otvorí na striedači batérie nadprúd a znova sa uzavrie, keď BMS signalizuje normálne napätie, čím sa eliminuje telefonáty zákazníkov.

6. Pouličné osvetlenie a kiosky na nabíjanie EV

Napája 32 A/40 A osvetľovaciu vetvu alebo nabíjačku Level-2 z rovnakého FV systému obvod; kompaktný pôdorys 1P+N alebo 3P+N 54 mm/90 mm šetrí vzácny kryt priestor.

7. Distribúcia Farm & Telecom Shelter

Poskytuje podpäťovú ochranu pre motorom poháňané čerpadlá alebo telekomunikácie usmerňovače, ktoré sa musia vypnúť, keď sa vidiecka slabá sieť zrúti automaticky reštartuje, keď sa linka obnoví >185 V.

8. Prenosné PV lyžiny a jednotky na prenájom

Prenájom generátorov na rýchle nastavenie na festivaly alebo stavby; plug-and-play opätovné zatvorenie zabraňuje manuálnemu zásahu zakaždým, keď mriežka resp škytavka generátora.
