Izolačný prepínač DC výsuvného typu

Prepínač SYDSC-32 DC Drawout-Type Isolator Switch, dodávaný výrobcom so sídlom v Číne Zhejiang Soutya New Energy LLC, je 1500 V DC, 32 A rotačný izolátor s dvojitými prerušovacími otočnými kontaktmi, ktoré zaisťujú rýchle zhasnutie oblúka a vysoká spoľahlivosť. S odolnosťou proti skratu 1200 A a 8 mm kontaktnej medzery, je určený na bezpečnú izoláciu okruhu v solárnom zlučovači boxy, reťazce batérií a systémy na ukladanie energie.

Charakteristický

Dvojkontaktné otočné pripojenie
Krytie IP66
Nepolarita
Krátky oblúk
Materiál spomaľujúci horenie

Aplikačné scenáre

1.PV zlučovacie boxy

Namontované medzi strunami a meničom, otočná rukoväť súčasne odpája kladné a záporné vodiče; dvojité prerušovacie kontakty poskytujú 1500 V DC izoláciu bez oblúka a poskytujú inštalatérom viditeľné prerušenie potrebné pre bezpečnú údržbu.

2. Batterie Energy Storage DC Panels

Izolátor inštalovaný na zbernici batériového bloku môže prerušiť jednosmerný prúd na strane batérie jedným rýchlym pohybom; jeho 1200 A skrat trvanlivosť odoláva spätným poruchovým prúdom počas núdze odstávky.

3. Rýchlonabíjacie hromady

Vo vnútri 800 V rýchlonabíjačiek oddeľuje 4-pólová verzia dva nezávislé napájacie batérie. Nepolárny dizajn podporuje obojsmerné nabíjanie/vybíjanie, zatiaľ čo kryt IP66 zaisťuje dlhodobé vonkajšie použitie spoľahlivosť.

4. Komerčné a úžitkové invertorové strany DC

Keď menič potrebuje servis alebo výmenu, SYDSC-32 dáva jasno bod zlomu, ktorý zabraňuje poškodeniu svoriek oblúkom a funguje od –40 °C do +85 °C pre púšte alebo vysokohorské rastliny.

5. Kontajnerové skladovacie podjednotky

Používa sa ako spínač údržby na úrovni skupiny spolu s poistkami alebo ističmi, vytvára dvojstupňovú schému izolácie – poistka plus izolátor – obmedzujúca výpadok a zlepšenie celkovej dostupnosti systému.

Technický parameter

Parametre elektroinštalácie

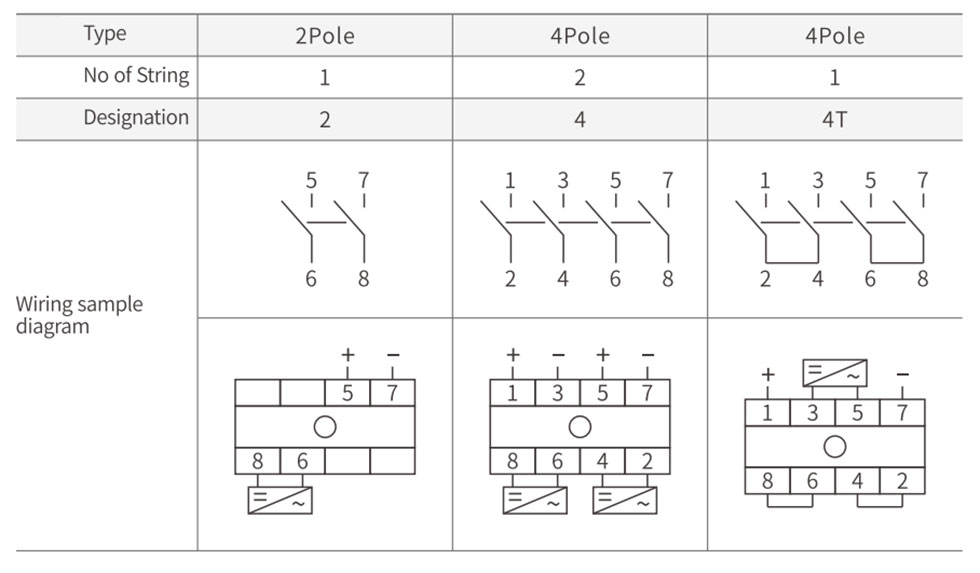

Schéma zapojenia

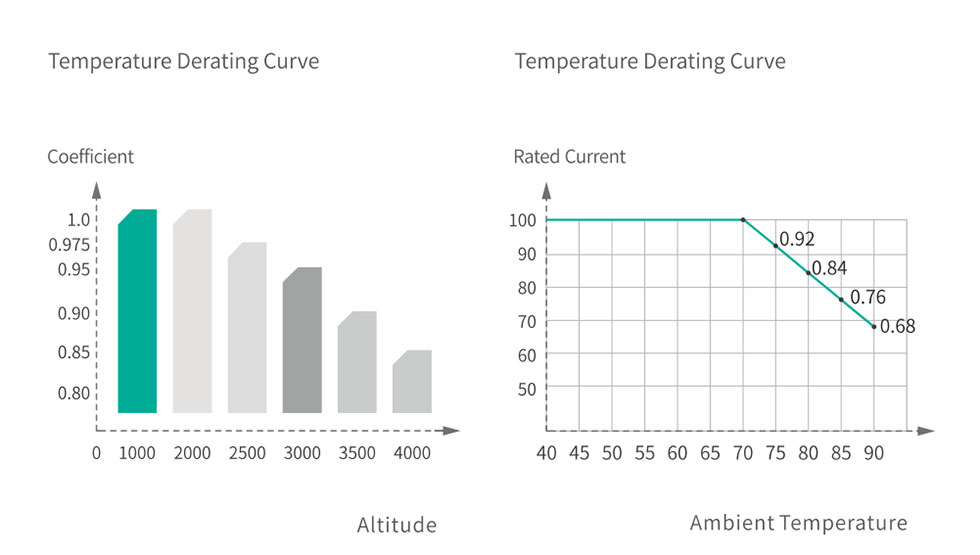

Krivka zníženia výkonu

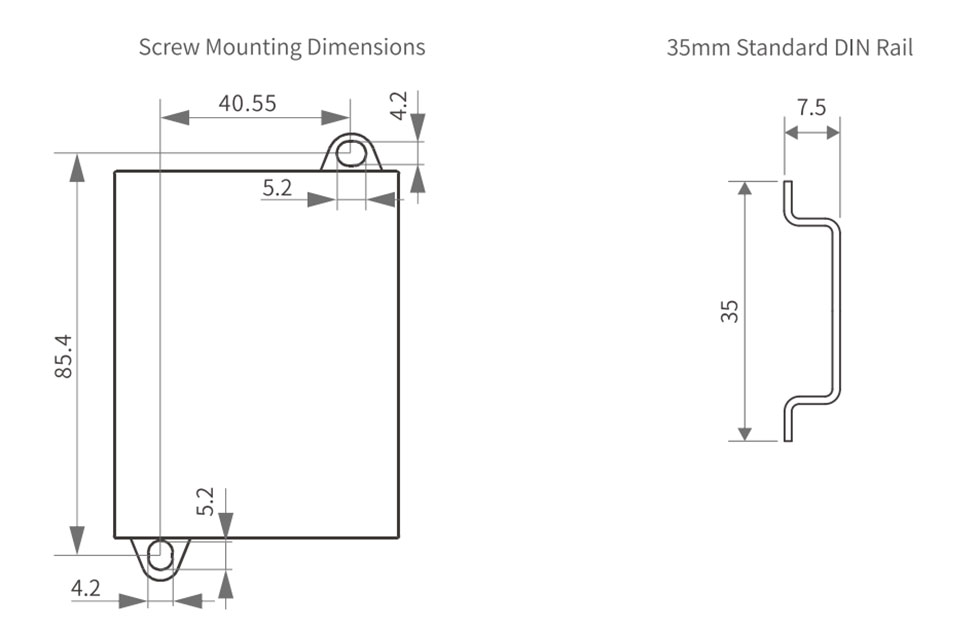

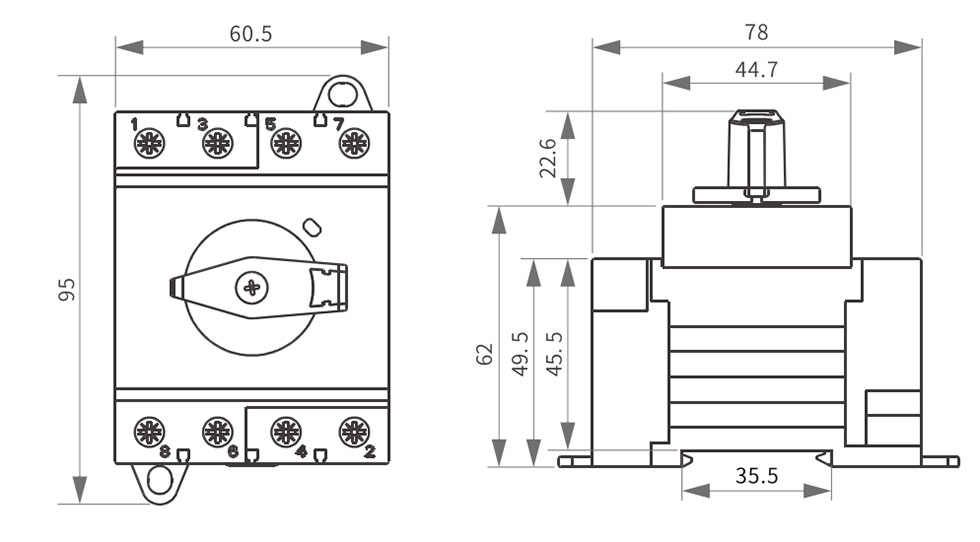

Vzhľad a montážne rozmery
