Prečo je nožový spínač 200-4000A kritickou voľbou pre izoláciu vysokého prúdu

Abstrakt:Spoľahlivá izolácia je nevyhnutná v priemyselnej distribúcii, skladovaní energie, fotovoltaických systémoch, inštaláciách generátorov a iných silnoprúdových elektrických aplikáciách. TheNožový spínač 200-4000AodSoutyaje navrhnutý tak, aby poskytoval spoľahlivé spínanie a viditeľnú izoláciu prerušenia pre nízkonapäťové energetické systémy. Vďaka robustnej konštrukcii, konfiguráciám čepelí pre rôzne menovité prúdy, pocínovaným vodivým komponentom a zhode s GB/T 14048.3 a IEC/EN 60947-3 môže tento typ nožového spínača spĺňať náročné požiadavky na elektrickú izoláciu a zároveň zjednodušovať údržbu a zlepšovať prevádzkovú bezpečnosť.

Obsah

• Čo je to nožový spínač 200-4000A?
• Prečo je dôležitá izolácia proti vysokému prúdu?
• Aké sú kľúčové vlastnosti nožového spínača 200-4000A?
• Aké sú hlavné špecifikácie a konfigurácie?
• Kde sa dá použiť nožový spínač 200-4000A?
• Ako by ste si mali vybrať správny nožový spínač?
• Ako môžete zlepšiť spoľahlivosť inštalácie a údržby?
• Často kladené otázky
• Záver

Čo je to nožový spínač 200-4000A?

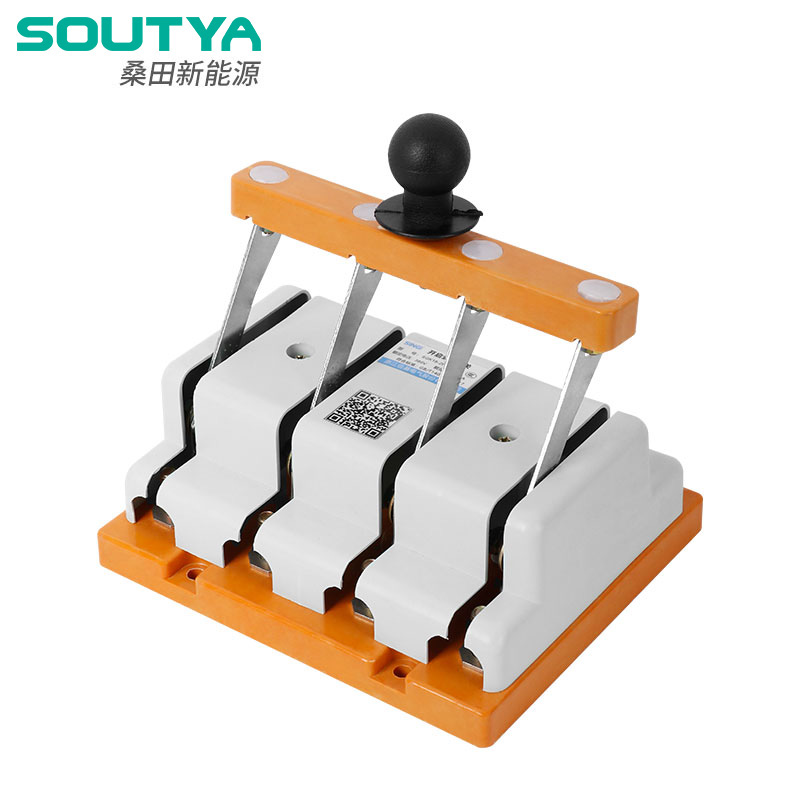

A Nožový spínač 200-4000Aje silnoprúdové spínacie a oddeľovacie zariadenie určené pre elektrické rozvody nízkeho napätia. Na rozdiel od bežného ovládacieho spínača určeného predovšetkým na častú prevádzku, nožový spínač poskytuje jasné fyzické oddelenie medzi vodivými komponentmi pri otvorení. Táto viditeľná izolácia môže byť obzvlášť cenná pri elektrickej kontrole, servise, údržbe a postupoch uzamknutia/označenia.

Séria SYK18 dodávaná spoločnosťou Soutya pokrýva silnoprúdové aplikácie a je navrhnutá na použitie v rozvodných skriniach, ovládacích paneloch, hlavných odpájacích miestach, systémoch akumulácie energie, fotovoltaických zariadeniach, zbernicových sekciách a inštaláciách súvisiacich s generátormi. Zverejnené špecifikácie výrobcu označujú GB/T 14048.3 a IEC/EN 60947-3 ako platné normy.

Pre tímy obstarávateľov nie je kľúčovou hodnotou tohto produktu len jeho vysoké aktuálne hodnotenie. Prepínač kombinuje schopnosť prenášať prúd s jednoduchou mechanickou konštrukciou a viditeľnou izoláciou prerušenia, vďaka čomu je vhodný pre aplikácie, kde pracovníci údržby potrebujú jasne identifikovateľný bod izolácie.

Prečo je dôležitá izolácia proti vysokému prúdu?

Ako sa elektrické systémy zväčšujú, následky nesprávneho postupu izolácie sú tiež vážnejšie. Priemyselné zariadenia, batériové systémy na ukladanie energie, FV inštalácie a generátorové systémy môžu zahŕňať značné prevádzkové prúdy. Správne zvolené izolačné zariadenie pomáha vytvoriť kontrolovaný bod oddelenia pred začatím údržby.

Vysokoprúdový nožový spínač môže poskytnúť niekoľko praktických výhod:

• Jasná izolácia:Fyzická poloha čepele poskytuje ľahko rozpoznateľný otvorený stav.
• Podpora údržby:Vyhradený bod odpojenia môže zjednodušiť plánované servisné postupy.
• Vysokoprúdová kompatibilita:Modely je možné vybrať podľa aktuálnych požiadaviek inštalácie.
• Mechanická jednoduchosť:Základný ovládací mechanizmus môže znížiť závislosť na zložitých elektronických riadiacich systémoch.
• Systémová integrácia:Nožové spínače môžu byť zabudované do rozvodných skríň, systémov prípojníc, zariadení EZS a aplikácií generátorov.

Napríklad Soutya popisuje aplikácie v 0,4 kV energetických skriniach, kde je možné vypínač nainštalovať za hlavný istič, aby sa vytvorila viditeľná izolačná medzera po vypnutí PCS.

Aké sú kľúčové vlastnosti nožového spínača 200-4000A?

Výkon vysokoprúdového nožového spínača závisí od jeho menovitého prúdu. Kontaktná štruktúra, tlak, vodivé materiály, mechanická konfigurácia a podmienky inštalácie ovplyvňujú dlhodobú spoľahlivosť.

1. Rôzne konfigurácie čepele

Podľa informácií o produkte Soutya verzie 200A a 400A používajú jednoduché lopatky, zatiaľ čo verzie 600A, 1000A a 1500A používajú dvojité lopatky. Táto konfigurácia umožňuje prispôsobenie vodivej štruktúry rôznym úrovniam prúdu a mechanickým požiadavkám.

2. Zvýšený kontaktný tlak

Listové pružiny sú nainštalované na oboch stranách lopatiek, ktoré pomáhajú udržiavať kontaktný tlak. Stabilný kontaktný tlak je dôležitý, pretože zlý kontakt môže zvýšiť odpor, vytvárať teplo a znížiť elektrickú spoľahlivosť.

3. Pocínované vodivé komponenty

Čepele, spojovacie dosky a kontakty sú pocínované. Táto povrchová úprava je určená na zlepšenie povrchovej ochrany a kontaktného výkonu drôtových spojov, čo je obzvlášť dôležité v náročných elektrických prostrediach.

4. Izolácia viditeľného prerušenia

Jednou z najpraktickejších výhod nožového spínača je schopnosť vizuálne potvrdiť, že vodivá cesta bola oddelená. Táto funkcia je užitočná najmä tam, kde personál údržby potrebuje zjavnú fyzickú indikáciu izolácie.

5. Vysoká prúdová flexibilita dizajnu

Pri väčších inštaláciách sa prúdové hodnotenie môže rozšíriť na tisíce ampérov. To robí kategóriu produktov relevantnou pre vysokokapacitné systémy prípojníc, veľké zariadenia na ukladanie energie, infraštruktúru verejných služieb a aplikácie generátorov.

Aké sú hlavné špecifikácie a konfigurácie?

Pri hodnotení aNožový spínač 200-4000A, kupujúci by si mali porovnať elektrický výkon, usporiadanie čepelí, zamýšľanú aplikáciu, polohu inštalácie a príslušné normy, a nie vyberať model len na základe maximálneho prúdu.

Pretože zverejnená stránka produktu neposkytuje všetky podrobné elektrické parametre pre každý menovitý prúd do 4000 A, kupujúci by si pred zadaním výrobnej objednávky mali vyžiadať presný technický list pre požadovaný prúd, napätie, usporiadanie pólov, spôsob inštalácie a aplikáciu.

Kde sa dá použiť nožový spínač 200-4000A?

Široký rozsah prúdu robí tento typ spínača vhodným pre viaceré vysokoprúdové elektrické aplikácie. Soutya konkrétne identifikuje niekoľko reprezentatívnych scenárov.

Priemyselné systémy skladovania energie

V priemyselných skriniach EZS môže nožový spínač slúžiť ako viditeľný izolačný bod za hlavným ističom. To umožňuje technikom vytvoriť počas údržby jasne identifikovateľný bod oddelenia.

Izolácia sekcie nízkonapäťovej zbernice

Verzie s veľkým prúdom, ako napríklad 2000A, 2500A a 3150A, sa môžu použiť pre aplikácie izolácie spojok zbernice. Soutya popisuje tieto konfigurácie ako vhodné pre nízkonapäťové aplikácie v sekcii zbernice, kde je dôležitá mechanická izolácia.

Aplikácie PV kombinátorov

Prispôsobené konfigurácie možno použiť na izoláciu jednosmerného prúdu vo fotovoltaických systémoch. Pri použití vo fotovoltaickom prostredí však musí byť prepínač vybraný špeciálne pre systémové napätie, požiadavky na spínanie jednosmerného prúdu, charakteristiky oblúka a príslušné normy.

Generátor a izolácia inžinierskych sietí

Nožové spínače môžu byť tiež umiestnené pred zariadením automatického prenosového spínača v aplikáciách generátora. Fyzický izolačný bod môže pomôcť zabrániť neúmyselnému spätnému podávaniu počas operácií údržby. Soutya identifikuje konfiguráciu 3150A pre generátorové systémy ako jeden príklad aplikácie.

Ako by ste si mali vybrať správny nožový spínač?

Pre inžinierske a nákupné tímy si výber správneho modelu vyžaduje posúdenie na úrovni systému. Zvážte nasledujúce faktory:

1. Menovitý prúd:Určite trvalý prevádzkový prúd a požadovanú konštrukčnú rezervu.
2. Aplikácia AC alebo DC:Potvrďte, či je zvolená konfigurácia špecificky vhodná pre zamýšľaný typ prúdu a napätie.
3. Menovité napätie:Overte kompatibilitu so skutočným napätím systému.
4. Požiadavky na odolnosť proti skratu:Vyhodnoťte potenciálny poruchový prúd a požadovanú dobu výdrže.
5. Konfigurácia čepele:Potvrďte, či je vhodné usporiadanie s jednou alebo dvoma čepeľami.
6. Inštalačné rozmery:Skontrolujte priestor skrine, usporiadanie prípojníc, svorky a prevádzkový prístup.
7. Operačný spôsob:Zvážte umiestnenie rukoväte, ovládanie spredu, blokovanie a požiadavky na uzamknutie/označenie.
8. Normy a certifikácia:Potvrďte súlad so štandardmi požadovanými cieľovým trhom a projektom.

Je tiež dôležité rozlíšiť nožový spínač od ističa. Nožový spínač je primárne vybraný pre spínacie a izolačné funkcie a nemal by sa automaticky považovať za náhradu za nadprúdovú alebo skratovú ochranu. Konštruktéri systému by to mali koordinovať s príslušnými ochrannými zariadeniami pred a po prúde.

Ako môžete zlepšiť spoľahlivosť inštalácie a údržby?

Dokonca aj robustný nožový spínač môže fungovať zle, ak je nesprávne nainštalovaný alebo nedostatočne udržiavaný. Elektrotechnici a tímy údržby by sa mali riadiť pokynmi výrobcu na inštaláciu a platnými predpismi o elektrickej bezpečnosti.

• Skontrolujte, či hodnotenie prepínača zodpovedá skutočným systémovým požiadavkám.
• Uistite sa, že všetky spoje sú riadne utiahnuté podľa požiadaviek výrobcu.
• Pravidelne kontrolujte kontaktné povrchy na znečistenie, oxidáciu, prehriatie alebo abnormálne opotrebovanie.
• Skontrolujte, či sa ovládací mechanizmus pohybuje hladko bez nadmerného odporu.
• Udržujte dostatočný odstup a zabráňte náhodnému kontaktu s komponentmi pod napätím.
• Počas údržby používajte vhodné postupy uzamknutia/označenia.
• Nikdy nepoužívajte spínač mimo špecifikovaného elektrického výkonu alebo podmienok použitia.

V prípade kritických inštalácií by mala byť pravidelná kontrola začlenená do programu preventívnej údržby lokality. Akýkoľvek abnormálny nárast teploty, zmena farby, poškodená izolácia, uvoľnené spojenie alebo mechanické deformácie by mali byť preskúmané kvalifikovaným personálom.

Často kladené otázky

Aké aktuálne hodnoty sú k dispozícii pre nožový spínač 200-4000A?

Produktový rad pokrýva široký rozsah 200-4000A. Zverejnená stránka špecificky identifikuje konfigurácie s jednou lopatkou pre 200A a 400A a konfigurácie s dvoma lopatkami pre 600A, 1000A a 1500A. Pri požiadavkách na vyšší prúd by si kupujúci mali u výrobcu potvrdiť presný model a konfiguráciu.

Aké normy dodržiava nožový spínač SYK18?

Soutya uvádza, že séria SYK18 je navrhnutá podľa GB/T 14048.3 a IEC/EN 60947-3. Požiadavky na certifikáciu a súlad s konkrétnymi projektmi by sa mali ešte potvrdiť pred obstarávaním.

Môže nožový spínač nahradiť istič?

Nie všeobecne. Nožový spínač je určený hlavne na spínanie a izoláciu. Ističe poskytujú ochranné funkcie, ako je prerušenie stavu preťaženia a skratu. Tieto dve zariadenia môžu spolupracovať ako súčasť koordinovaného systému elektrickej ochrany.

Kde je bežne inštalovaný vysokoprúdový nožový spínač?

Typické aplikácie zahŕňajú priemyselné skrine EZS, nízkonapäťové zbernicové sekcie, FV elektrické zariadenia, rozvodné skrine, ovládacie panely, generátorové systémy a pozície hlavného odpojenia.

Čo by som mal potvrdiť pred zakúpením nožového spínača 200-4000A?

Potvrďte menovitý prúd, prevádzkové napätie, aplikáciu AC/DC, usporiadanie pólov, požiadavku na odolnosť proti skratu, inštalačné rozmery, spôsob pripojenia, prevádzkový mechanizmus, normy a akékoľvek požiadavky na certifikáciu špecifické pre daný projekt.

Záver

TheNožový spínač 200-4000Aje praktickým riešením pre vysokoprúdové spínanie a viditeľnú elektrickú izoláciu, kde je dôležitá spoľahlivá mechanická prevádzka a jasné oddelenie údržby. Séria SYK18 od Soutya kombinuje viaceré konfigurácie prúdu, kontaktný tlak listovej pružiny, pocínované vodivé komponenty a aplikácie zahŕňajúce priemyselné ESS, PV systémy, nízkonapäťové zbernicové sekcie a inštalácie generátorov. Pre inžinierov a odborníkov na obstarávanie by výber správneho modelu mal vždy začínať skutočnými elektrickými parametrami a bezpečnostnými požiadavkami projektu.

Ak hľadáte spoľahlivé riešenie silnoprúdovej izolácie pre priemyselný, komerčný, fotovoltaický, ESS alebo generátorový projekt,kontaktujte násaby ste prediskutovali požadovaný prúd, napätie, konfiguráciu, aplikačné podmienky a technické špecifikácie. Soutya vám môže pomôcť vyhodnotiť vhodné riešenie nožového spínača pre váš elektrický systém a poskytnúť profesionálnu podporu pre vaše požiadavky na obstarávanie.
