Ktorý PV Grid-connected Box zaisťuje bezpečnú integráciu do siete

Čo je to PV Grid-connected Box a prečo je to potrebné?

Box pripojený k FV sieti, tiež známy ako AC zlučovač alebo sieťová rozvodná skriňa, je kryt, v ktorom sú umiestnené ochranné, meracie a spínacie zariadenia potrebné na bezpečné pripojenie fotovoltaického systému k rozvodnej sieti. Zhromažďuje výstup striedavého prúdu z jedného alebo viacerých meničov, poskytuje nadprúdovú a prepäťovú ochranu a obsahuje odpojovač na úrovni siete pre údržbové a núdzové situácie. Bez správne navrhnutej skrinky pripojenej k sieti nemôže byť výstup meniča spoľahlivo pripojený k sieti, čo predstavuje bezpečnostné riziko a nespĺňa požiadavky na prepojenie.

Vo veľkých komerčných solárnych elektrárňach alebo solárnych elektrárňach sa viaceré invertory napájajú do jednej skrinky pripojenej k sieti pred transformátorom alebo bodom spoločného spojenia. Box obsahuje aj merače výnosovej triedy, relé na ochranu proti ostrovčekom a komunikačné rozhrania na monitorovanie. Sútya's PV Grid-connected Box je navrhnutý pre takéto aplikácie a ponúka robustnú konštrukciu a flexibilné konfigurácie.

Ako sa PV panel pripojený k sieti integruje so solárnym systémom?

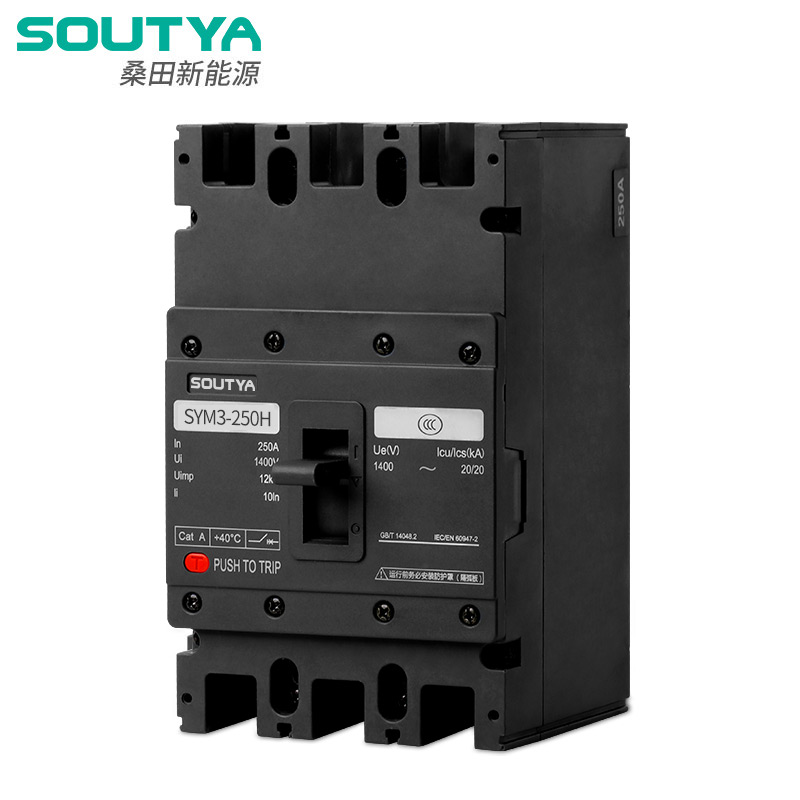

Box pripojený k FV sieti sa inštaluje medzi striedač(y) a bod pripojenia k sieti. AC káble z každého meniča vstupujú do skrinky cez káblové priechodky alebo rozbočovače. Vo vnútri skrinky sú vodiče pripojené k systému prípojníc. Každý obvod meniča je chránený ističom (MCCB) alebo poistkovým spínačom. Hlavný istič alebo vypínač odpojí celý systém od siete. Box obsahuje aj prepäťovú ochranu (SPD) na prepäťovú ochranu a merač kWh na meranie energie.

Pre súlad so sieťou môže krabica obsahovať ochranné relé siete, ktoré monitoruje napätie, frekvenciu a ostrovné podmienky. Keď je zistená porucha, relé vypne hlavný istič a izoluje solárny systém. Táto integrácia zaisťuje, že FV systém funguje bezpečne a spĺňa štandard prepojenia miestnej siete.

Aké technické špecifikácie by ste mali skontrolovať pred nákupom?

Pri výbere boxu pripojeného k FV sieti zvážte nasledujúce parametre:

Tieto parametre musia byť v súlade s výstupnými charakteristikami meniča a požiadavkami projektu na pripojenie k sieti. Soutya ponúka prispôsobiteľné boxy pripojené k fotovoltaickej sieti, aby vyhovovali špecifickým potrebám projektu.

Aké certifikácie a normy sa vzťahujú na boxy pripojené k FV rozvodnej sieti?

FV skrinky pripojené k sieti musia spĺňať medzinárodné a miestne normy, aby sa zaistila bezpečnosť a kompatibilita so sieťou. Kľúčové štandardy zahŕňajú:

• IEC 60364-7-712:2017– Nízkonapäťové elektrické inštalácie pre solárne fotovoltaické napájacie systémy, pokrývajúce požiadavky na dizajn, ochranu a uzemnenie.
• IEC 62548:2016– Fotovoltaické polia – požiadavky na dizajn, ktoré zahŕňajú návod na zlučovače striedavého prúdu.
• Pre projekty v Severnej Amerike môže platiť UL 1741 alebo CSA C22.2 č. 107.1.
• Musia byť splnené ďalšie regionálne kódy siete (napr. VDE-AR-N 4105 v Nemecku).

Boxy Soutya PV Grid-connected Box sú navrhnuté tak, aby spĺňali tieto medzinárodné štandardy a môžu byť certifikované podľa požiadaviek cieľového trhu.

Ako si vyberiete ten správny PV Grid-connected Box pre váš projekt?

Výber správneho PV Grid-connected Boxu zahŕňa analýzu architektúry systému, špecifikácií meniča a kódu miestnej siete. Začnite výpočtom celkového striedavého výkonu zo všetkých meničov. Určite počet potrebných vstupných obvodov a menovitý prúd na obvod. Zvážte, či bude box inštalovaný vo vnútri alebo vonku, a vyberte kryt s príslušným krytím IP. Skontrolujte požiadavky siete na meranie, odpojenie a ochranné relé.

Ak projekt vyžaduje pokročilé monitorovanie alebo diaľkové ovládanie, rozhodnite sa pre box s komunikačnými rozhraniami (RS485, Ethernet alebo mobilné). Pre spoľahlivosť si vyberte komponenty od renomovaných značiek. Soutya poskytuje komplexnú podporu, od technických konzultácií až po zákazkovú výrobu, pričom zaisťuje, že box bez problémov zapadne do vášho solárneho systému.

Referencie:

• IEC 60364-7-712:2017. Elektrické inštalácie nízkeho napätia – Časť 7-712: Solárne FV napájacie systémy [S].
• IEC 62548:2016. Fotovoltické (FV) polia – Požiadavky na dizajn [S].
