1000V DC zlučovač 4 vstupy 2 výstupy typu MCB

Typ MCB zlučovača 500/1000 V DC 4 vstupy 2 výstupy, dodáva Čína výrobca Zhejiang Soutya New Energy LLC, je 1000 V DC PV zlučovacia jednotka s protipožiarnym krytom PC a krytím IP66, ktoré zaisťuje vysoká odolnosť a spoľahlivý vonkajší výkon. Zariadenie sa integruje kritické bezpečnostné komponenty vrátane 2 jednosmerných prepäťových ochranných zariadení, 8 jednosmerných držiaky poistiek a 2 miniatúrne ističe DC. Je navrhnutý tak, aby doručoval komplexná nadprúdová a prepäťová ochrana v 4-reťazcovej fotovoltické systémy.

Technický parameter

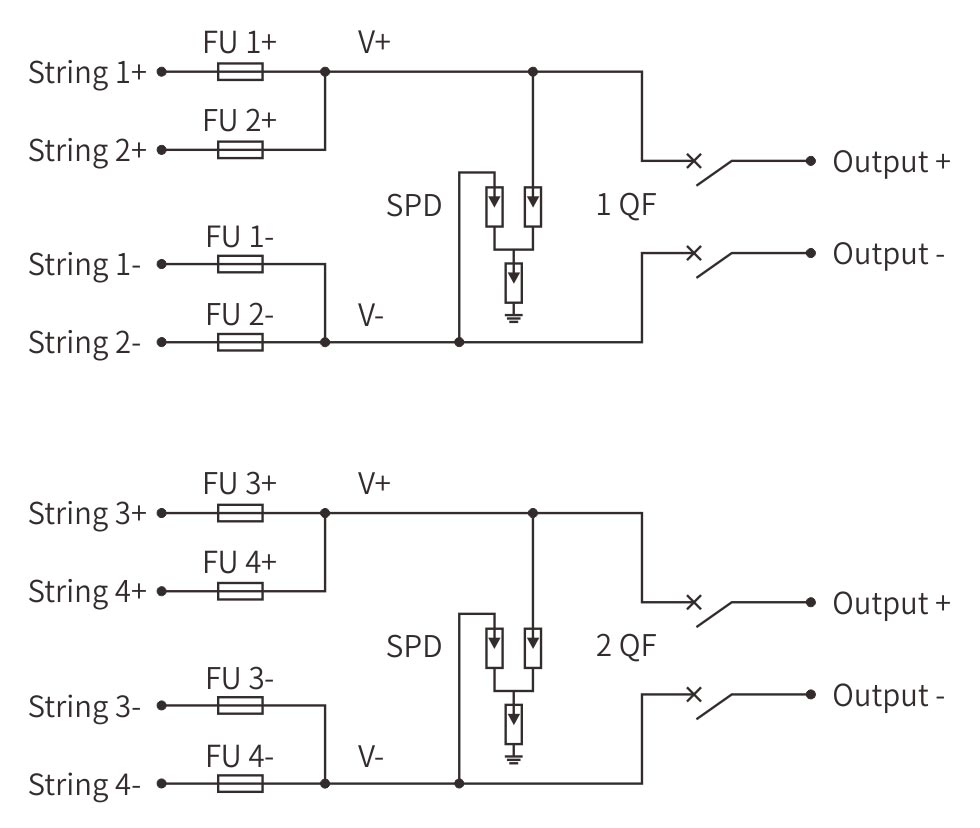

Schéma zapojenia

Aplikačné scenáre

1. Stredne veľké komerčné a priemyselné strešné solárne systémy

Ideálne pre komerčné budovy (napríklad továrne, sklady, nákupné centrá) so štyrmi FV reťazcami vyžadujúcimi konsolidáciu do dvoch nezávislých výstupov obvodov. Duálne MCB umožňujú samostatné ovládanie pre rôzne záťaže resp invertorov, pričom 8 poistiek (2 na string) zaisťuje individuálny string ochranu.

2. Solárne elektrárne s viacerými sub-arrays

Vhodné pre malé až stredné solárne farmy, kde musia byť štyri PV sub-pole kombinované a distribuované do dvoch meničov alebo dvoch sekcií väčšieho systém. Konfigurácia podporuje efektívne riadenie energie a nadbytočnosť.

3. Hybridné solárne akumulačné systémy s duálnymi výstupmi

Navrhnuté pre systémy integrujúce solárnu energiu s batériovým úložiskom, kde sú dve Používajú sa výstupy – jeden pre sieťové striedače a druhý na nabíjanie batérie banky. Duálne MCB umožňujú bezpečné odpojenie pre údržbu alebo poruchu izolácia.

4.Poľnohospodárske a zavlažovacie solárne projekty

Ideálne pre veľké poľnohospodárske zariadenia napájajúce viacero systémov zariadení (napr. zavlažovacie čerpadlá, spracovateľské stroje) cez dva výstupné kanály. The Krytie IP66 zaisťuje odolnosť v drsnom prostredí, ako sú farmy alebo vidiek oblasti.

5.Priemyselné mikrosiete a záložné energetické systémy

Optimálne pre priemyselné zariadenia využívajúce solárne mikrosiete s duálnou redundanciou výstupy pre kritické záťaže. Duálne MCB poskytujú nezávislý okruh ovládanie, zvýšenie spoľahlivosti a bezpečnosti systému počas prevádzky resp údržbu.
