Držiak poistky DC 1000V

Držiak poistky SYF5-DC 1000V od Soutya ponúka spoľahlivú ochranu s CE certifikáciou. Kontaktujte nás ešte dnes pre konkurencieschopnú cenovú ponuku!, dodávaný čínskym výrobcom Zhejiang Soutya New Energy LLC, poskytuje 1000 V DC, 2–32 A ochranu s vypínacou kapacitou 20 kA pre solárny zlučovač.
Kľúčové vlastnosti
Svetelná indikácia, jasne poznáte stav poistkového drôtu.
Otvorte rukoväť, možno ju potiahnuť smerom nahor, čím sa uľahčí výmena poistkového drôtu.
Nit plus ultrazvukové zváranie pevnejšie, kabeláž sa neštiepi.
Aplikácia v zlučovači PV.

Odoslať dopyt

Popis produktu

Držiak poistky SYF5-3DC 1000V od Soutya ponúka spoľahlivú ochranu s CE certifikáciou. Kontaktujte nás ešte dnes pre konkurenčnú cenovú ponuku! od čínskeho výrobcu Zhejiang Soutya New Energy LLC je vypínacie zariadenie 1000 V DC, 2–32 A, 20 kA pre rezidenčnú FV 3-15kW zlučovač-box .

Charakteristický

Poistkový kryt série SYF5 je vyrobený z materiálu PA66 s vysokou teplotou topenia, ktorý je bezpečnejšie a spoľahlivejšie.
Tavné jadro je tavenina premenlivého prierezu z plechu čistého striebra zapuzdrené v taviacej trubici vyrobenej z vysokopevnostného porcelánu. Topenie trubica je naplnená chemicky upraveným vysoko čistým kremičitým pieskom a špeciál upravené chemikálie ako prostriedky na hasenie oblúka. Dva konce taveniny sú pevne spojené s koncovkami bodovým zváraním.

Aplikačné scenáre

1. Rezidenčné strešné FVE (3–15 kW)

Vhodné pre 1000 V DC string boxy pre jednofázové 5–10 kW alebo trojfázové 10–15 kW systémy; Poistkové vložky 10,3 × 38 mm sa hodia k bežným reťazovým poistkám 6–25 A.

2. Solárne súpravy pre malé auto a balkón

Menovité napätie 1000 V pokrýva 2–4 reťazce modulov 450 W; kompaktný 1P izolátor šetrí priestor v plastových krytoch IP65 namontovaných pod modulmi.

3. Hybridné obvody invertor-batéria pre domácnosť

Izoluje 48 V / 51,2 V batériové sady zosilnené až na 600–800 V DC zbernicu vo vnútri hybridné jednotky s výkonom 5–10 kW; Vypnutie 20 kA rieši skratové poruchy batérie.

4. Domáce nabíjačky EV AC (7–11 kW)

Keď nabíjačky používajú internú 800 V DC PFC zbernicu, SYF5-32P zabezpečuje údržbu izolácia pred kondenzátorom medziobvodu.

5.Low-power DC osvetlenie / záhradné mikro-mriežky

Chráni 380 V/750 V DC záhradný alebo pouličný autobus napájaný malými FV stĺpmi; Kryt PA66 odoláva vonkajším teplotám -40 °C až +90 °C.

Technický parameter

Model	SYF5-32P
Počet pólov	1P
Podľa normy	IEC60269-1 IEC60269-6


Menovité prevádzkové napätie Ue VDC	1000 V DC
Menovitý prúd v A	2-32A
Vypínacia schopnosť kA	20 kA
Úroveň ochrany	IP20
Elektroinštalácia Mm²	1-10 mm²
Rozsah prevádzkových teplôt	-40 ℃ ~ + 90 ℃

Nadmorská výška	≤ 2000 m
Relatívna vlhkosť	+20 ℃, ≤ 90 % +30 ℃, ≤ 80 % +40 ℃, ≤ 70 %

Inštalačné prostredie	Žiadne výrazné vibrácie a otrasy

Kategória inštalácie	Trieda III

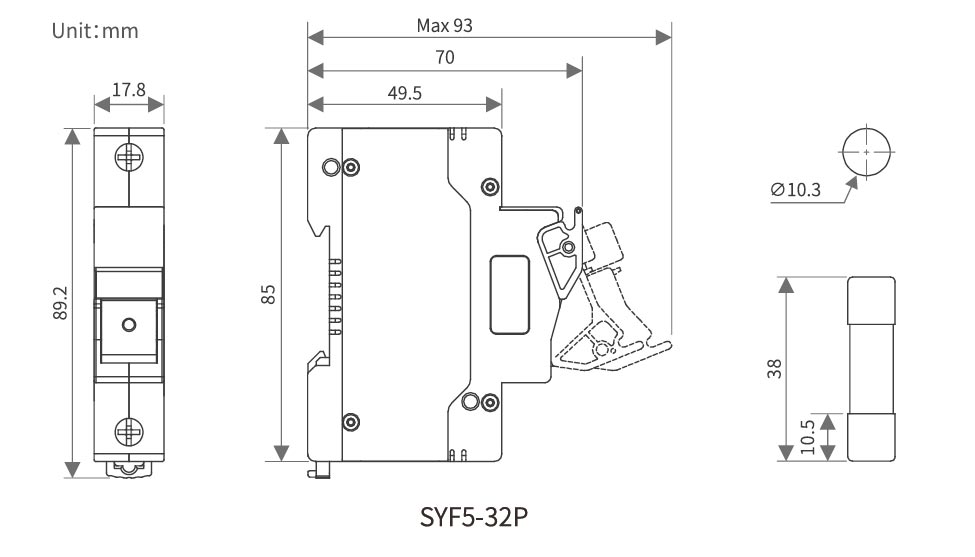

Vzhľad a montážne rozmery

DC 1000V Fuse Holder

Schéma zapojenia jednosmerného prúdu

DC 1000V Fuse Holder

Veľkosť jadra poistky (mm)	Menovitý prúd (A)	Menovité napätie (V)	Strata energie		Joulov integrál
			Strata energie		Joulov integrál
			0,7 palca (W)	1,01 n (W)	Predný joulový integrál P't (A²s)	Celkový integrál tavných joulov I²t (A²s)
			0,7 palca (W)	1,01 n (W)	Predný joulový integrál P't (A²s)	Celkový integrál tavných joulov I²t (A²s)
10,3 x 38	2	1000	0.8	1.72	2	3.3
10,3 x 38	3	1000	0.96	1.77	3	11
10,3 x 38	4	1000	1.1	1.86	5	27
10,3 x 38	5	1000	1.15	1.95	7	46
10,3 x 38	6	1000	1.24	2.08	12	89
10,3 x 38	8	1000	1.32	2.25	7	31
10,3 x 38	10	1000	1.41	2.39	9	68
10,3 x 38	12	1000	1.49	2.64	17	136
10,3 x 38	15	1000	1.54	2.91	28	215
10,3 x 38	16	1000	1.58	2.97	32	255
10,3 x 38	20	1000	1.87	3.52	50	392
10,3 × 38	25	1000	2.25	4.22	66	508
10,3 x 38	30	1000	2.35	4.41	106	821
10,3 x 38	32	1000	2.4	4.5	125	976
10,3 × 85	2	1500	1.7	3.2	4	8
10,3 x 85	3	1500	1.77	3.32	6	11
10,3 × 85	4	1500	1.69	3.19	8	14
10,3 × 85	5	1500	1.71	3.22	11	22
10,3 × 85	6	1500	1.73	3.25	15	30
10,3 × 85	8	1500	1.79	3.36	9	35
10,3 × 85	10	1500	1.99	3.74	10	98
10,3 × 85	12	1500	2.28	4.29	12	120
10,3 x 85	15	1500	2.63	4.95	14	170
10,3 × 85	16	1500	2.69	5.06	16	190
10,3 × 85	20	1500	3	5.65	34	400
10,3 × 85	25	1500	4.11	7.7	80	600
10,3 × 85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
