Držiak poistky DC 1500V

Držiak poistiek SYF5-50P DC 1500V dodávaný čínskym výrobcom Zhejiang Soutya New Energy LLC je špeciálne nadprúdové ochranné zariadenie bežne používané v reťazových zlučovacích boxoch väčších komerčných striech, poľnohospodárskych skleníkov alebo stredne veľkých pozemných fotovoltaických elektrární s výkonom 30–50 kW a vyšším.
Kľúčové vlastnosti
Svetelná indikácia, jasne poznáte stav poistkového drôtu.
Otvorte rukoväť, možno ju vytiahnuť smerom nahor, čím sa uľahčí výmena poistkového drôtu.
Nit plus ultrazvukové zváranie pevnejšie, kabeláž sa neštiepi.
Aplikácia v zlučovači PV.

Odoslať dopyt

Popis produktu

Držiak poistky SYF5-50P DC 1500 V, 50 A fotovoltaický bezpečnostný nosič dodáva čínsky výrobca Zhejiang Soutya New Energy LLC – je a Ochranná jednotka na panel vyrobená z polykarbonátu odolného voči UV žiareniu kryt a utesnenie IP65 pre dlhotrvajúci vonkajší výkon. The držiak uzamkne 10 × 38 mm gPV poistkový prvok (celkovo 2,2 × 13,2 cm) a poskytuje odstránenie porúch s vypínacou kapacitou 25 kA s viditeľným zlomom indikácia a bezpečnosť údržby, zatiaľ čo továrenské zapojené kladné, záporné a PE koncovky zaisťujú spoľahlivú kontinuitu uzemnenia. Navrhnuté pre jedno- alebo viacreťazcové PV sub-pole, poskytuje nevyhnutný nadprúd izolácia a vyrovnanie potenciálov.

Technický parameter

Model	SYF5-50P
Počet pólov	1P
Podľa normy	IEC60269
Menovité prevádzkové napätie Ue V DC	1500V DC
Menovitý prúd v A	2-50A
Vypínacia schopnosť kA	20 kA/25 kA
Úroveň ochrany	IP20
Zapojenie mm²	1-16 mm²
Rozsah prevádzkových teplôt	-50 ℃ ~ + 90 ℃
Nadmorská výška	≤ 2000 m
Relatívna vlhkosť	+20 ℃, ≤ 90 %
	+30 ℃, ≤ 80 %
	+40 ℃, ≤ 70 %
Inštalačné prostredie	Žiadne výrazné vibrácie a otrasy
Kategória inštalácie	Trieda III

Aplikačné scenáre

1. FV zlučovacie boxy v úžitkovom meradle

1 500 V DC reťazce modulov 182/210 mm do 50 A; Poistkové vložky 10,3 × 85 mm umožňujú 28–40 A na reťazec, čím sa znižuje počet boxov v 2,5 MW blokoch.

2. Veľké komerčné / priemyselné strechy ≥ 30 kW

Trojfázové meniče 50 kW – 110 kW s 1 300 – 1 500 V MPPT profitujú z 25 Vypínacia schopnosť kA a medzera medzi kontaktmi 1 mm pre spoľahlivé zhášanie oblúka.

3. Kontajnerové systémy na ukladanie energie z batérií (BESS)

1 200–1 500 V DC batériové stojany do 2,5 MWh; Hodnotenie 50 A chráni každý stojan zatiaľ čo 25 kA Icu zvládne plný skratový prúd batérie.

Jednosmerné rýchlonabíjacie stanice s výkonom 4 150 kW – 400 kW

Chráni 1 000–1 500 V DC zbernicu medzi usmerňovačom a dávkovačom; poistkový izolátor umožňuje bezpečné vytiahnutie počas údržby bez vypnutia po celej nabíjacej banke.

5.PV + akumulačné EV nabíjacie huby

Dvojité použitie na tej istej 1 500 V zbernici: jeden poistkový izolátor na FV vstupný reťazec a ďalšie na stojan na batérie, čo zjednodušuje náhradné diely a logistiku.

6. Púštne alebo plávajúce FVE

Pracovný rozsah −50 °C až +90 °C a svorky IP20 odolné voči dotyku drsné vonkajšie prostredie alebo prostredie s vysokou vlhkosťou; 85 mm poistkový prvok dáva vyšší Neprepúšťam pri dlhých kábloch.

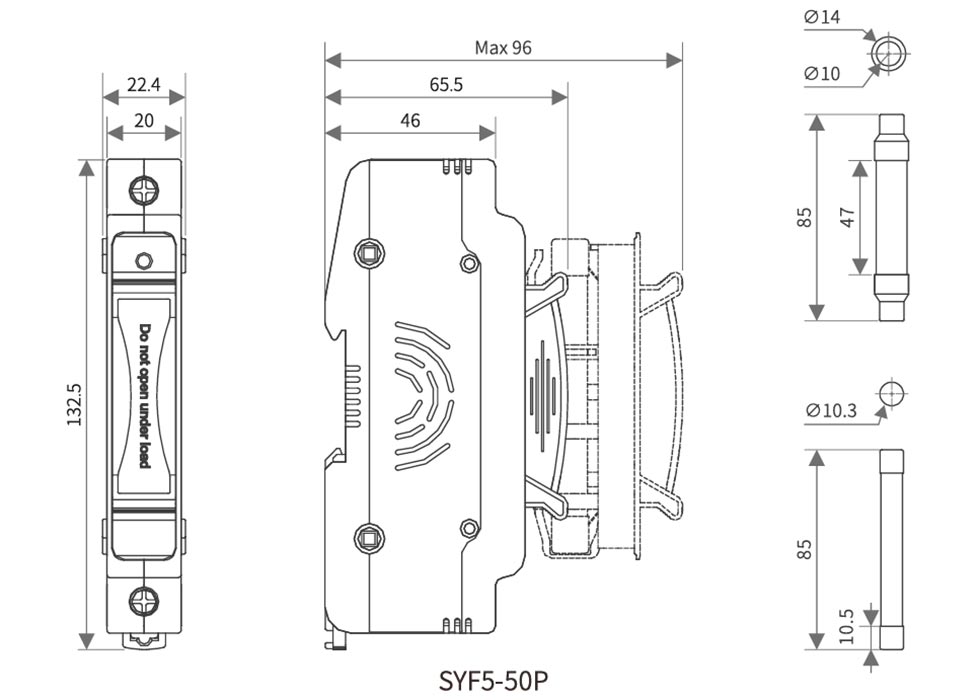

Vzhľad a montážne rozmery

DC 1500V Fuse Holder

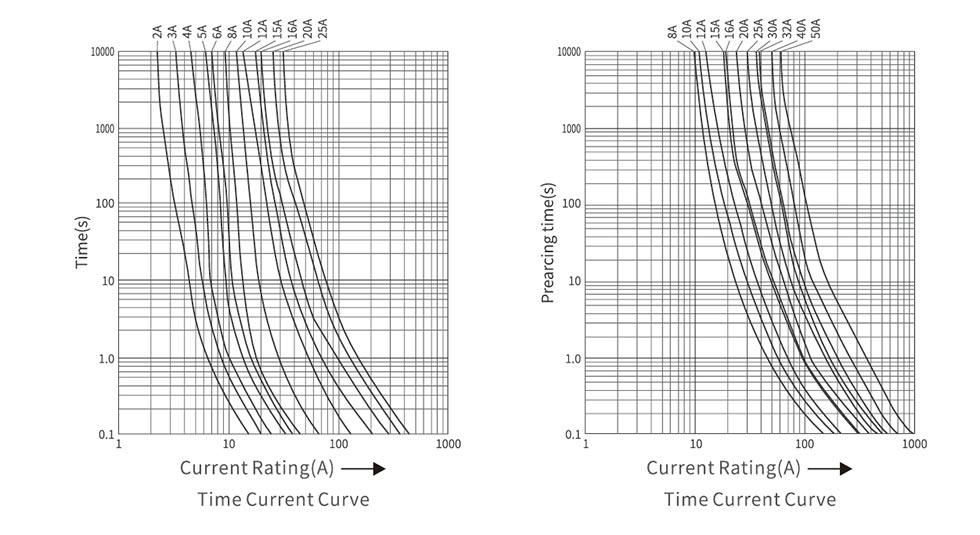

Schéma zapojenia jednosmerného prúdu

DC 1500V Fuse Holder

Veľkosť jadra poistky (mm)	Menovitý prúd (A)	Menovité napätie (V)	Strata energie		Joulov integrál
			Strata energie		Joulov integrál
			0,7 palca (W)	1,01 n (W)	Predný joulový integrál P't (A²s)	Celkový integrál tavných joulov I²t (A²s)
			0,7 palca (W)	1,01 n (W)	Predný joulový integrál P't (A²s)	Celkový integrál tavných joulov I²t (A²s)
10,3 x 38	2	1000	0.8	1.72	2	3.3
10,3 x 38	3	1000	0.96	1.77	3	11
10,3 x 38	4	1000	1.1	1.86	5	27
10,3 x 38	5	1000	1.15	1.95	7	46
10,3 x 38	6	1000	1.24	2.08	12	89
10,3 x 38	8	1000	1.32	2.25	7	31
10,3 x 38	10	1000	1.41	2.39	9	68
10,3 x 38	12	1000	1.49	2.64	17	136
10,3 x 38	15	1000	1.54	2.91	28	215
10,3 x 38	16	1000	1.58	2.97	32	255
10,3 x 38	20	1000	1.87	3.52	50	392
10,3 × 38	25	1000	2.25	4.22	66	508
10,3 x 38	30	1000	2.35	4.41	106	821
10,3 x 38	32	1000	2.4	4.5	125	976
10,3 × 85	2	1500	1.7	3.2	4	8
10,3 x 85	3	1500	1.77	3.32	6	11
10,3 × 85	4	1500	1.69	3.19	8	14
10,3 × 85	5	1500	1.71	3.22	11	22
10,3 × 85	6	1500	1.73	3.25	15	30
10,3 × 85	8	1500	1.79	3.36	9	35
10,3 × 85	10	1500	1.99	3.74	10	98
10,3 × 85	12	1500	2.28	4.29	12	120
10,3 x 85	15	1500	2.63	4.95	14	170
10,3 × 85	16	1500	2.69	5.06	16	190
10,3 × 85	20	1500	3	5.65	34	400
10,3 × 85	25	1500	4.11	7.7	80	600
10,3 × 85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
