Čo robí zlučovač 1000 V jednosmerný prúd 3-v-1-výstupový typ MCB nevyhnutný pre fotovoltaické projekty

Čo je typ MCB zlučovača 1000 V DC s 3 vstupmi a výstupmi?

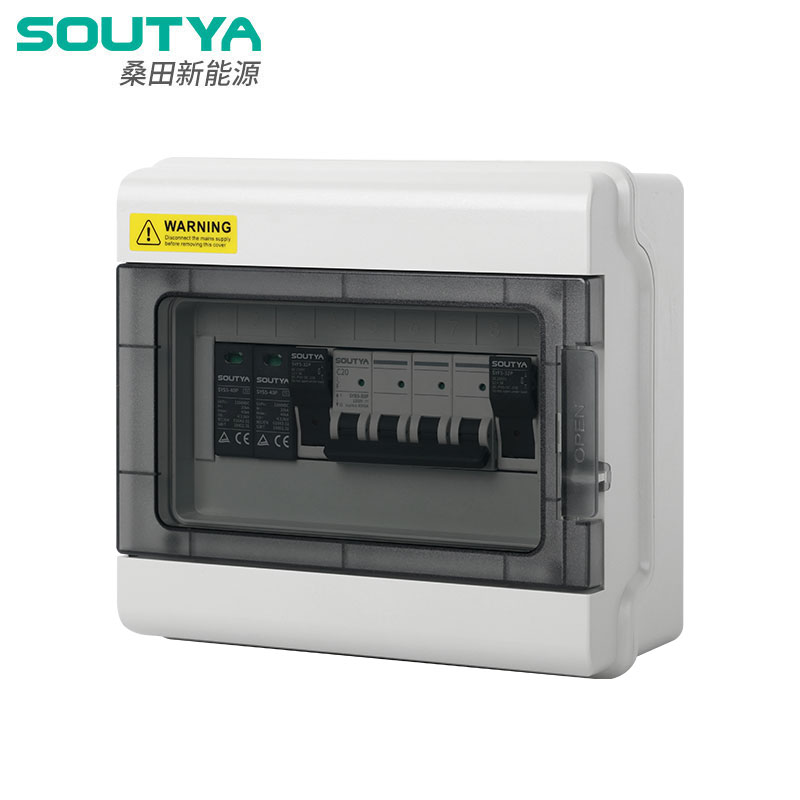

A 1000V DC zlučovač, typ MCB 3v1-výstupje elektrický kryt, ktorý zhromažďuje tri fotovoltaické reťazové obvody a spája ich do jednej jednosmernej zbernice. Je vybavený miniatúrnym ističom (MCB) určeným pre jednosmernú prevádzku, ktorý poskytuje nadprúdovú a skratovú ochranu pre každý reťazec. Konfigurácia 3 v 1 je bežná v rezidenčných a malých komerčných solárnych inštaláciách, kde je potrebné spojiť tri reťazce pred napájaním meniča.

Model Soutya je skonštruovaný pre 1000V DC systémy, ktoré sú štandardom v projektoch úžitkovej a distribuovanej výroby. MCB je prístupný spredu, čo umožňuje operátorom odpojiť reťazec manuálne alebo po poruche bez úplného otvorenia krytu. Tento dizajn umožňuje jednoduchú údržbu a zároveň zachováva vysoký stupeň bezpečnosti pre personál.

Prečo solárne projekty potrebujú jednosmerný zlučovač?

Bez zlučovacieho boxu by každý FV reťazec potreboval svoj vlastný chránený napájací kábel vedúci k meniču. Tento prístup znásobuje dĺžku kábla, koncové body a ochranný hardvér. ADC zlučovačcentralizuje prepojenie reťazcov, ochranu a izoláciu na jednom mieste. Poskytuje tiež jeden bod pre údržbu a riešenie problémov.

V aKombinátor 1000V DC, MCB slúži ako ochranné zariadenie aj ako odpojovač. V systémoch s vysokým napätím reťazcov vyhradený kryt znižuje riziko náhodného kontaktu so svorkami pod napätím a udržuje vedenie organizované. Zjednodušuje tiež dodržiavanie elektrických predpisov, pretože usporiadanie vodičov a ochranných zariadení je čistejšie a predvídateľnejšie.

Ako prospieva konfigurácia 3 v 1 konfigurácii systému?

Rozloženie 3 v 1 znamená, že zlučovač akceptuje tri kladné a tri záporné vstupy alebo tri dvojvodičové reťazce a na výstupe je jeden kladný a jeden záporný pár. To znižuje počet prívodných káblov o dve tretiny v porovnaní s vedením každého reťazca k meniču. Pre projekt s tesným priestorom pre vedenie alebo obmedzenými vstupnými svorkami meniča je to zmysluplné zjednodušenie.

Z hľadiska dizajnu aKombinátor typu MCB 3 v 1tiež umožňuje inštalatérom použiť výstupný kábel s nižšou hodnotou, pretože kombinovaný prúd je stále mierny na úrovni 1000 V. Kryt môže byť namontovaný v blízkosti poľa, aby sa zachovali krátke dĺžky reťazcov. Verzia Soutya je užitočná pre malé polia, ktoré potrebujú iba tri reťazce, ale stále vyžadujú profesionálnu ochranu a čisté rozhranie.

Akú úlohu hrá MCB pri nadprúdovej ochrane?

ÚPKM v aKombinátor 1000V DCje dimenzovaný na jednosmerný prúd, ktorý sa líši od AC MCB. Jednosmerné oblúky je ťažšie uhasiť, pretože prúd prirodzene neprechádza nulou. MCB s jednosmerným prúdom používa špeciálne mechanizmy na zhášanie oblúka na spoľahlivé prerušenie poruchových prúdov. MCB chráni reťazové káble pred nadprúdovými podmienkami spôsobenými prepólovaním, skratmi alebo poruchami izolácie.

V porovnaní s poistkami ponúka MCB výhodu resetovateľnosti. Keď je porucha odstránená, MCB je možné znova zapnúť bez výmeny dielov. To znižuje prestoje a šetrí zásoby, čo je rozhodujúce pri vzdialených alebo ťažko prístupných inštaláciách. MCB tiež poskytuje viditeľnú indikáciu svojho stavu, čo uľahčuje pracovníkom údržby identifikáciu postihnutého reťazca.

Ktoré bezpečnostné normy platia pre zlučovacie boxy 1000 V DC?

Projektovanie a montáž a1000V DC zlučovačvyžaduje dodržiavanie medzinárodných noriem. IEC 62548:2016 stanovuje požiadavky na FV polia vrátane nadprúdovej ochrany, dimenzovania káblov a izolácie. Zatiaľ čo štandard pokrýva celé pole, jeho usmernenia ovplyvňujú, kde a ako je zlučovač nainštalovaný. IEC 61643-11:2011 sa vzťahuje na zariadenia na ochranu proti prepätiu (SPD) v nízkonapäťových systémoch a je relevantná, keď zlučovač obsahuje SPD na ochranu pred bleskom a spínaním prepätia.

Pre zlučovacie boxy bez SPD musí kryt stále spĺňať elektrické rozstupy a tepelné požiadavky vyplývajúce z týchto noriem. Renomovaný dodávateľ ako Soutya vyrába 1000V DC Combiner Box s adekvátnymi povrchovými vzdialenosťami, odvodom tepla a mechanickou pevnosťou, takže systémoví integrátori môžu s istotou nasadiť produkt v kompatibilnej inštalácii.

Ako by mali kupujúci porovnávať rôzne možnosti kombinátorov?

Pri porovnávaní zlučovacích krabíc by sa kupujúci mali pozerať nad rámec počtu vstupov a výstupov. Ochranný mechanizmus je kľúčovým rozlišovacím znakom. Zatiaľ čo niektoré jednotky používajú poistky,Typ MCBponúka resetovateľnú ochranu a jednoduchšiu obsluhu. Nižšie uvedená tabuľka porovnáva typické atribúty zlučovačov jednosmerného prúdu na báze MCB a na poistkách.

Kupujúci by mali tiež porovnať IP hodnotenie, veľkosť terminálu, rozsah prevádzkových teplôt a kvalitu samotného DC MCB. ASútya kombinátor boxje vyrobený z vysoko kvalitných materiálov a tesného tesniaceho dizajnu, ktorý pomáha chrániť vnútorné komponenty pred vlhkosťou a prachom.

Aké aspekty inštalácie by mali mať inžinieri na pamäti?

MontážKombinátor 1000V DCv dobre vetranom, tienenom priestore predlžuje jeho životnosť. Kryt by mal byť umiestnený tak, aby sa káble na vstupných bodoch nenapínali a aby bolo zachované krytie IP. Uzemnenie musí byť pripojené cez dodanú svorku, aby sa chránil personál a vybavenie.

Pred zapnutím skontrolujte polaritu každého reťazca a uistite sa, že MCB je vo vypnutej polohe. Dizajn 3 v 1 znamená, že vstupné obvody musia byť označené, aby nedošlo k zámene. V inštaláciách, kde sa vyžaduje prepäťová ochrana, môže byť SPD pridané pred alebo za zlučovačom v závislosti od filozofie dizajnu.

Prečo je výber spoľahlivého dodávateľa ako Soutya dôležitý?

Dlhodobý výkon kombinovanej skrine závisí od konzistencie výroby a kvality materiálu. Soutya sa špecializuje na komponenty distribúcie jednosmerného prúdu a rozumie prevádzkovým podmienkam solárnych elektrární. Každý1000V DC zlučovač, typ MCB 3v1-výstupje skonštruovaný s robustným krytom, správne dimenzovanými svorkami a testovaným DC MCB. Produktová dokumentácia a technická podpora spoločnosti pomáhajú inžinierom integrovať jednotku s istotou.

Predajcovia, ktorí ponúkajú iba generické AC komponenty, nespĺňajú špecifické požiadavky DC. Výberom spoločnosti Soutya kupujúci získajú prístup k dodávateľovi zameranému na solárny priemysel s preukázanými výsledkami v oblasti vysokonapäťových jednosmerných krytov. Thekategórie kombinátorovposkytuje ďalšie konfigurácie pre rôzne mierky projektu.

Referencie

• IEC 62548:2016 Fotovoltaické (FV) polia – Požiadavky na dizajn [S].
• IEC 61643-11:2011 Nízkonapäťové prepäťové ochrany – Časť 11: SPD pripojené k nízkonapäťovým energetickým systémom [S].
